石膏干混建材摻合料、填料與外加劑及其作用：為了適應(yīng)石膏干混建材的產(chǎn)品質(zhì)量和施工性能，必須在石膏粉中摻一定量的摻合料及有機(jī)與無機(jī)化學(xué)外加劑。

無機(jī)摻合料和填料：石膏材料內(nèi)加入某些摻合料，可改變石膏產(chǎn)品的部分性能，使石膏產(chǎn)品適應(yīng)不同條件、不同環(huán)境、不同用途、能使石膏干混建材更好地發(fā)揮作用。

(1)硅酸鹽水泥

主要利用水泥和石膏在水化反應(yīng)過程中生成鈣礬石，以達(dá)到提高石膏產(chǎn)品的強(qiáng)度，軟化系數(shù)、粘結(jié)效果，使用量一般在1%～12%之間。

(2)生石灰粉

石膏內(nèi)摻入少量的生石灰粉可改變石膏的凝結(jié)時(shí)間，提高石膏產(chǎn)品的強(qiáng)度、耐水性并對其抗凍性也有提高，可改進(jìn)石膏料漿的和易性、減少用水量;使用量一般在1%～10%之間

(3)高爐礦渣粉

高爐礦渣粉配合生石灰粉、水泥、水泥熟料摻入石膏產(chǎn)品中可提高石膏硬化體的強(qiáng)度與耐水性，改善石膏干混建材的施工性，使用量一般在10%～30%。

(4)粉煤灰

粉煤灰摻量在20%以下對石膏粉體建材的強(qiáng)度、凝結(jié)時(shí)間影響都不很大，但可以改善石膏料漿的和易性。如在堿性激發(fā)條件適當(dāng)?shù)那闆r下，可明顯提高石膏硬化體的后期強(qiáng)度和耐水性，使用量一般在0.5%～30%。

(5)膨潤土

膨潤土是石膏干混建材中最廉價(jià)的保水增稠材料，但摻量不宜太多，否則影響強(qiáng)度。用量一般在0.3%～1%。

(6)沸石粉

沸石粉可改善石膏干混砂漿的施工性，減少泥漿泌水性、改善可流動(dòng)性、提高抗凍性。有增粘、增強(qiáng)作用。用量一般在1%～3%。

(7)云母

摻于石膏干混砂漿某些產(chǎn)品中，可提高產(chǎn)品的干抗折強(qiáng)度，具有隔熱、隔音、輕質(zhì)、抗裂、降低收縮率等優(yōu)點(diǎn)。用量一般在0.5%～2%。

(8)鈣與重鈣(雙飛粉)

鈣與重鈣(雙飛粉)用于石膏干混砂漿為填料，改善石膏流動(dòng)性。一般用量在5%～40%。

(9)高嶺土

高嶺土石膏干混建材產(chǎn)品中可以改善料漿的保水性、黏聚性、復(fù)配粉煤灰可提高料漿的流動(dòng)性，一般摻量為1%～3%。

(10)礦物保溫材料

海泡石、膨脹蛭石、珍珠巖、?；⒅榈榷伎煞Q為礦物保溫材料。在石膏干混建材中適用于石膏輕質(zhì)砂漿、石膏保溫膠料，對粉刷石膏產(chǎn)品有改善施工性，增加保水性、改變隔聲效果等功能。使用量一般在5%～45%。

(11)礦物增強(qiáng)材料

無機(jī)礦物纖維可提高石膏干混建材的抗裂性、抗折強(qiáng)度、代替部分或全部木質(zhì)纖維與聚丙烯纖維。一般用量無機(jī)礦物纖維是1%～5%。

(12)集料

集料含石英砂、建筑用砂。無論是天然砂還是人工砂、石英砂，都要求其含泥量要控制在4%以下，顆粒級(jí)配范圍要大。配制底層粉刷石膏、石膏自流平砂漿最好使用中砂。這樣，生產(chǎn)出的集料強(qiáng)度高、流動(dòng)性好、不離析、泌水性小、保水性好、施工性佳。在通用型粘結(jié)石膏、石膏礦山充填材料使用時(shí)應(yīng)選用中、細(xì)砂各半效果較好，而在快粘石膏、嵌縫石膏中使用細(xì)石英砂為宜。用量一般在30%～70%。

河南潔源新型建筑材料有限公司是一家專業(yè)從事工業(yè)固體廢棄物資源化綜合利用和石膏基建材料研發(fā)、生產(chǎn)、銷售和施工為一體的高科技企業(yè)，河南省脫硫石膏深加工企業(yè)、全國石膏行業(yè)優(yōu)秀企業(yè)、石膏協(xié)會(huì)副理事長單位、18項(xiàng)核心技術(shù)專利、三項(xiàng)行業(yè)標(biāo)準(zhǔn)修訂主編單位、萬科A級(jí)供應(yīng)商。

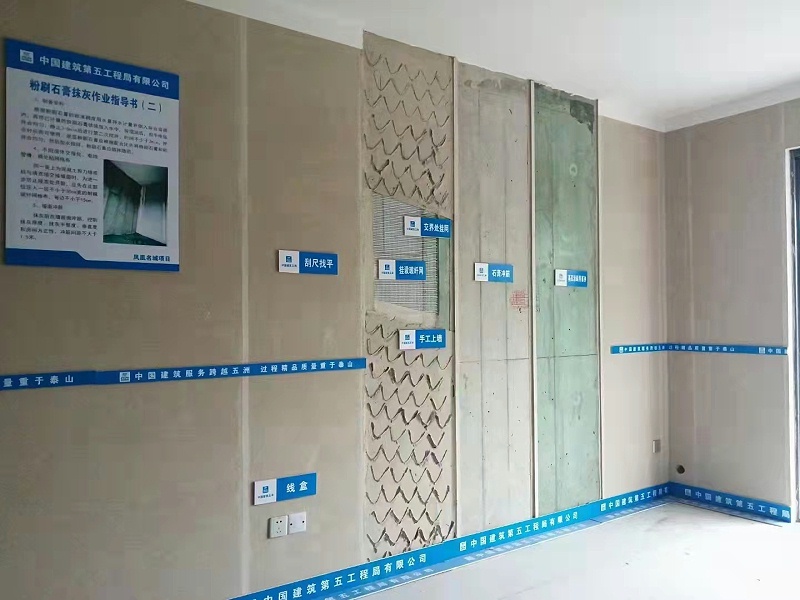

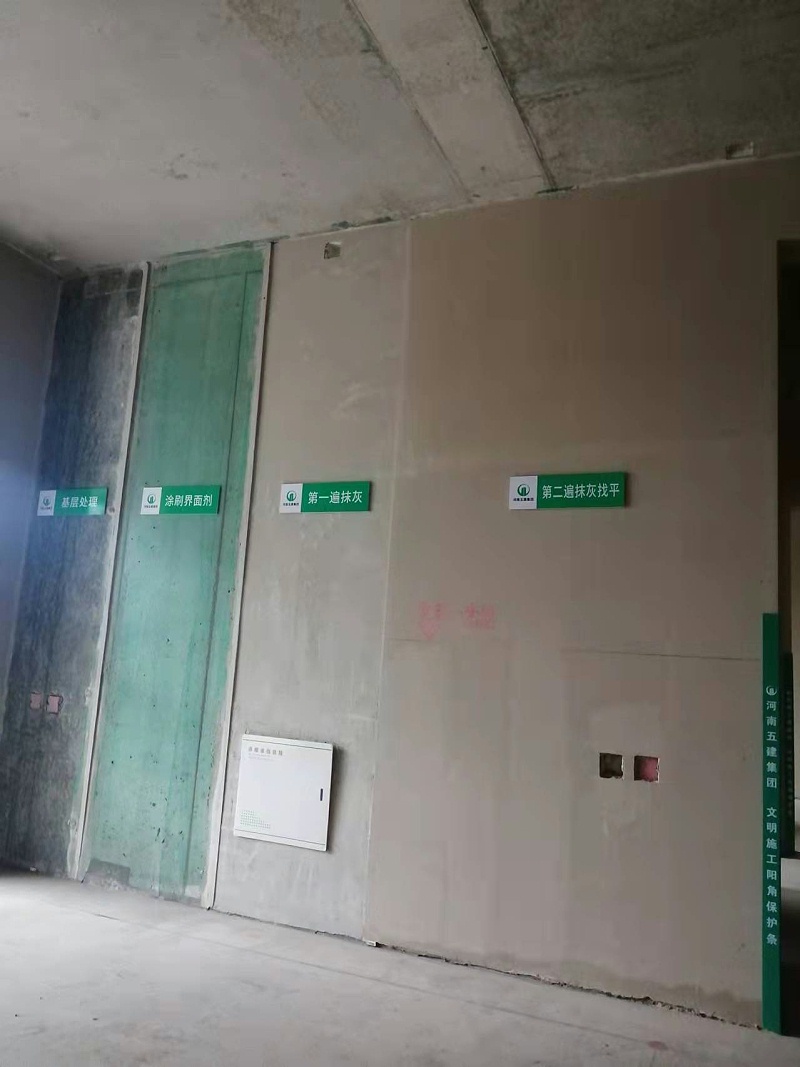

所生產(chǎn)的輕質(zhì)抹灰石膏ph值接近中性，對人體無害。且生產(chǎn)過程中所有添加劑均為環(huán)保物質(zhì)，不會(huì)釋放甲醛等揮發(fā)性有機(jī)物。

新潔源石膏基自流平是一種新型環(huán)保建筑材料，主要用于不平基底，形成一個(gè)合適的、平整光滑的、堅(jiān)固的鋪墊基底，以架設(shè)各種地板材料，例如地板、PVC、瓷磚等精找平材料。
